<< 102D 102D/n 真空管



特征:是个球形玻壳,四根镀金管脚的白瓷座,直热式氧化物阴极,实体,网状、板极三极管。
用途:用于音频电压放大器。

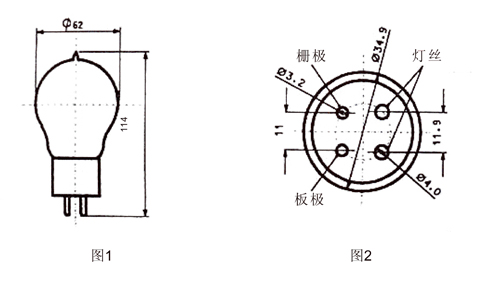

外形图及管脚接线图:外形图如图1所示,接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………2.1V
加热电流………………………………………………………………………1.0A
板极电压…………………………………………………………………………160V
栅极电压…………………………………………………………………………-3V
板极电流…………………………………………………………………………0.34mA
放大倍数…………………………………………………………………………29.2
板极电阻………………………………………………………………………8.1kohms

*直流灯丝供电,栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图3表示板极电流,板极电压对应几组栅极电压特性曲线。(交流灯丝电压供电)
图3
极限工作使用值:
最大板极电压……………………………………………………………………190V
最大板极电流……………………………………………………………………1.5mA
