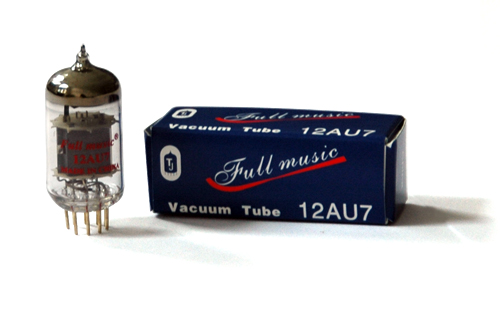

<< 12AU7/ECC82 真空管


特征:是个九脚镀金的电子管,氧化物阴极,间接加热,是双三极管。
用途:用于低频电压放大器,或移相器。

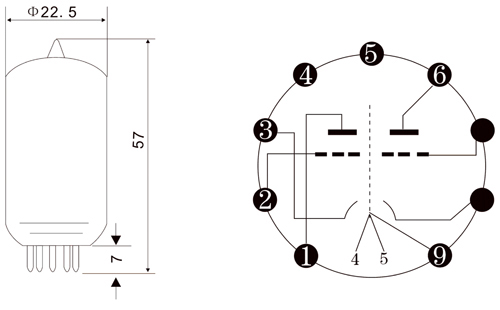

外形图及管脚接线图:外形图如图1所示,接线图如图2所示。


图1

图2

标准工作状态及参数:
加热电压…………………………………………………………………………12.6V
加热电流…………………………………………………………………………0.15A
板极电压…………………………………………………………………………250V
栅极电压…………………………………………………………………………-8.5V
板极电阻………………………………………………………………………7.7kohms
板极电流…………………………………………………………………………10.5mA
放大倍数…………………………………………………………………………17

平均特性曲线:

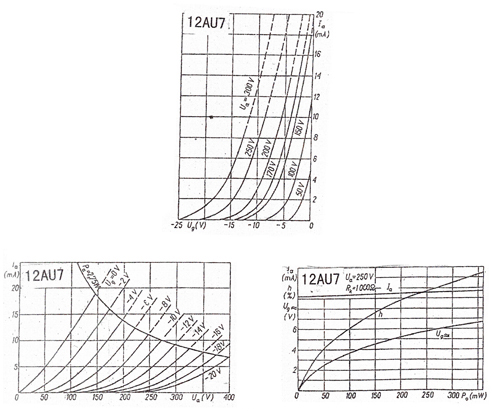

图3表示板极电流,板极电压对应几组栅极电压特性曲线。(交流灯丝电压供电)

图3
极限工作使用值:
最大板极电压……………………………………………………………………300V
最小栅极电压……………………………………………………………………-50V
最大栅极电压……………………………………………………………………0V
最大板极功耗……………………………………………………………………1.0W
