<< 205D 205D/n 真空管



特征:是个球形玻壳,四根镀金管脚的白瓷座,直热式氧化物阴极,实体、网状板极三极管。
用途:用于甲类放大器,乙类放大器,丙类振荡器。

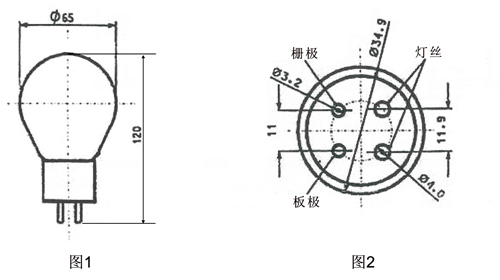

外形图及管脚接线图:外形图如图1所示,接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………4.5V
加热电流………………………………………………………………………1.2A
板极电压…………………………………………………………………………300V
栅极电压**…………………………………………………………………………-24V
板极电流…………………………………………………………………………15mA
放大倍数…………………………………………………………………………7.3
栅极电流…………………………………………………………………………0.05μA
板极电阻………………………………………………………………………5.0kohms

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联,直流灯丝供电,栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图3表示板极电流,板极电压对应几组栅极电压特性曲线。(交流灯丝电压供电)
图3
极限工作使用值:
最大板极电压……………………………………………………………………400V
最大板极功耗……………………………………………………………………14W
最大板极电流……………………………………………………………………50mA
