<< 211 真空管
特征：

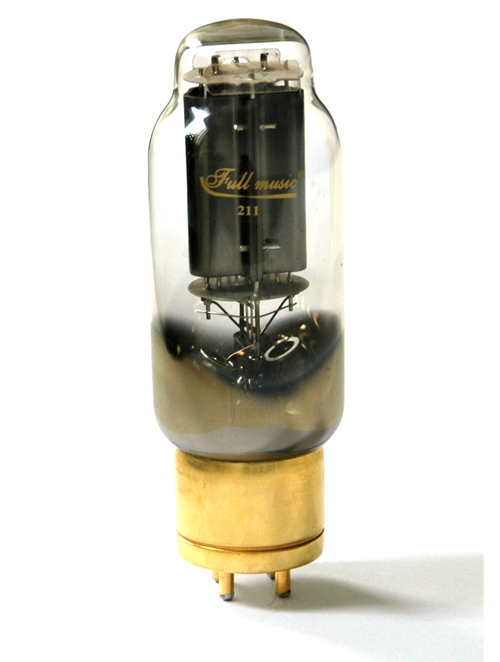

是一个圆顶形玻壳，四根镀金脚铜瓷座，碳化钍钨阴极、石墨板极三极管。
用途：
用于甲类、乙类或丙类音频功率放大器。
外形图及管脚接线图：

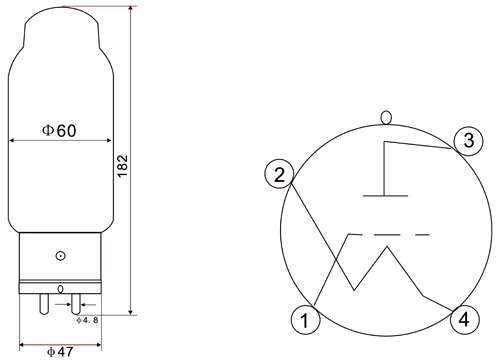

外形图如图1所示，接线图如图2所示。
图1
图2
标准工作状态及参数:
灯丝电压*………………………………………………………………………10V
灯丝电流………………………………………………………………………3.2A
板极电压…………………………………………………………………………1250V
栅极电压…………………………………………………………………………-70V
板极电流…………………………………………………………………………100mA
放大倍数…………………………………………………………………………12
输出功率………………………………………………………………………10W
负载电阻………………………………………………………………………7kohms
跨导………………………………………………………………………
…
…
3.8mA / V
*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。
推荐工作状态及参数
甲类单管功率放大器（A-F）
板极电压
750
1000
1250
V
栅极电压
-46
-61
-80
V
负载电阻
8.8
7.6
9.2
kohms
板极电流
34
53
60
mA
信号电压(pk)
41
56
75
V
板极电阻
4.4
3.8
3.6
kohms
输出功率
5.6
12
19.7
W
乙类推挽功率放大
器
（A-F）
板极电压
1000
1250
V
栅极电压
-72
-95
V
负载电阻
6.9
9
kohms
板极电流(0信号)
20
20
mA
板极电流(最大信号)
320
320
mA
信号电压(pk)
380
410
V
输出功率
200
260
W
乙类单管功率放大器(最大调制系数是1)
（R-F）
板极电压
1000
1250
V
栅极电压
-72
-95
V
板极电流
130
106
mA
信号电压(pk)
125
125
V
输出功率
40
42
W
栅极电流(约)
5
1
mA
栅极电流(输入)(约)
10
7.5
W
丙类单管功率放大器(最大调制系数是1)
板极电压
750
1000
V
栅极电压
-200
-260
V
板极电流
150
150
mA
信号电压(pk)
350
410
V
输出功率
65
100
W
栅极电流(约)
35
35
mA
栅极电流(输入)(约)
12
14
W
平均特性曲线:

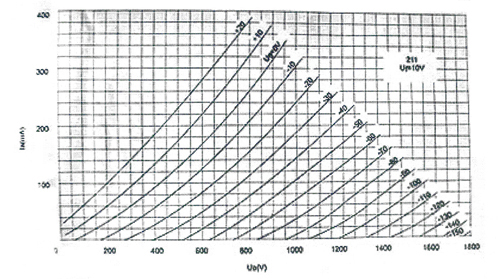

图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）
图3
极限工作使用值:
类别
甲类(A-F)
推挽乙类(A-F)
乙类(R-F)
丙类
最大板极电压
1250
1250
1250
1000
V
最大板极功耗
75
100
100
67
W
最大板极电流(最大信号)(每个管)
175
150
175
mA
最大栅极电流
50
mA
最大板耗(最大信号)(每个管)
220
150
175
W
最大栅极电压
-400
V
