<< 274B 274A 274B/n 274A/n真空管





特征:是一个圆顶形或茄形玻壳,四脚胶木镀金座,实体、网状板极,直热式氧化物阴极双二极管。
用途:用于全波整流电源,整流电流达112mA。

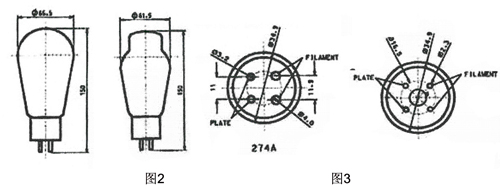

外形图及管脚接线图:外形图如图1、图2所示,接线图如图3所示。

标准工作状态及参数:
灯丝电压*………………………………………………………………………5.0V
灯丝电流………………………………………………………………………2.0A

L-C滤波器
R-M-S交流板极电压……………………………………………………………550V
总整流电流………………………………………………………………………112mA
C-L-C滤波器
R-M-S交流板极电压………………………………………………………………450V
总整流电流…………………………………………………………………………98mA

*交流或直流供电。

平均特性曲线:

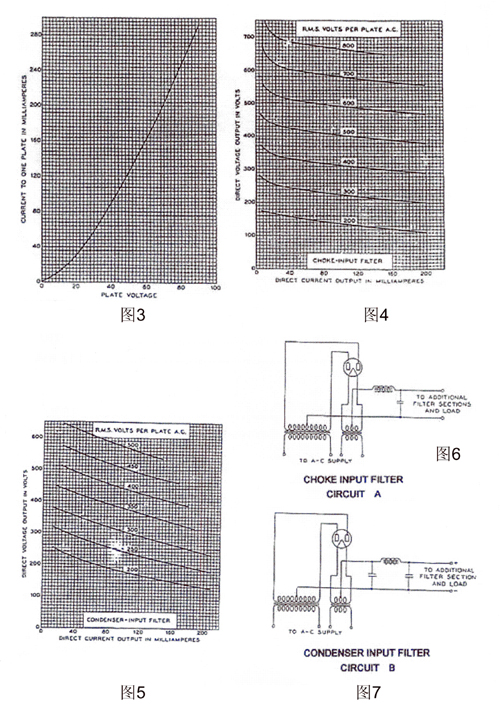

274A、B单二极管电流电压特性如图3所示,直流输出电压特性,如图4图5所示,图4和图5的电路如图6、7所示。
极限工作使用值:
LC输入滤波器
1、R-M-S每个阳极最大交流电压………………………………………………550V
最大整流电流…………………………………………………………………140mA
2、R-M-S每个阳极最大交流电压………………………………………………660V
最大整流电流…………………………………………………………………120mA
C-L-C输入滤波器
R-M-S每个阳极最大交流电压………………………………………………450V
最大整流电流…………………………………………………………………105mA

注:滤波器的输入电容器应小于4μF。
