<< 274B/A/+ 真空管

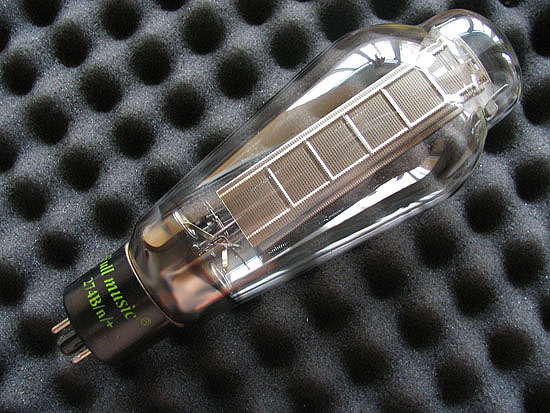

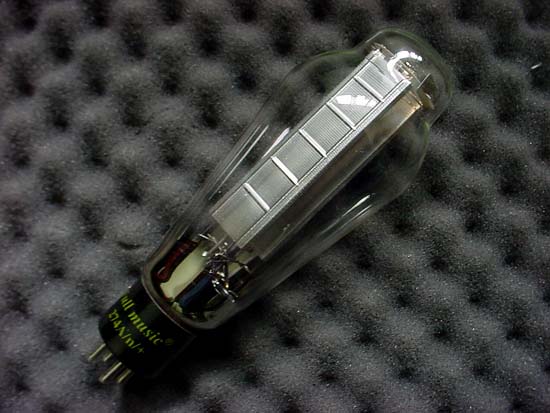

特征：是一个圆顶形玻壳，四脚胶木座或镀金脚瓷座，实体、网状板极，直热式氧化物阴极双二极管。
用途：用于全波整流电源，整流电流达200mA。

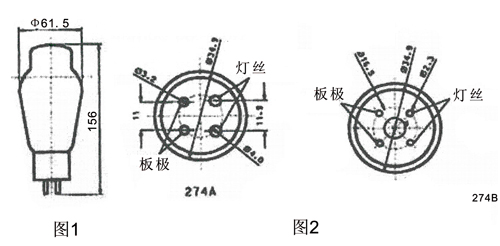

外形图及管脚接线图：外形图如图1所示，接线图如图2所示。
标准工作状态及参数:
灯丝电压*………………………………………………………………………5.0V
灯丝电流………………………………………………………………………4.0A

L-C滤波器
R-M-S交流板极电压……………………………………………………………550V
总整流电流………………………………………………………………………200mA
C-L-C滤波器
R-M-S交流板极电压………………………………………………………………450V
总整流电流…………………………………………………………………………180mA

*交流或直流供电。

平均特性曲线:

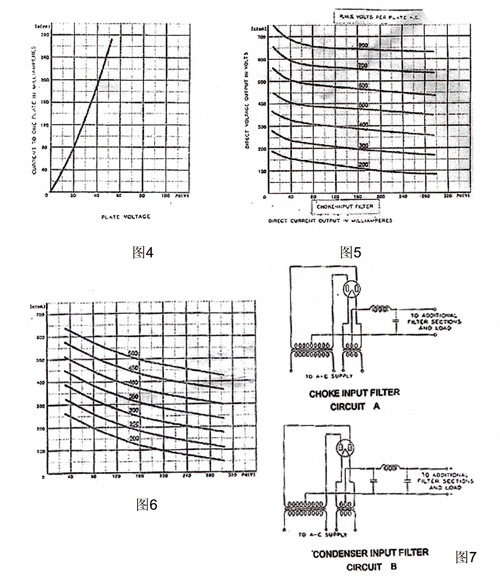

274A、B/n单二极管电流电压特性如图4所示，直流输出电压特性，如图5图6所示，图5和图6的电路如图7所示。
极限工作使用值:
LC输入滤波器
1、R-M-S每个阳极最大交流电压………………………………………………550V
最大整流电流…………………………………………………………………250mA
2、R-M-S每个阳极最大交流电压………………………………………………660V
最大整流电流…………………………………………………………………200mA
C-L-C输入滤波器
R-M-S每个阳极最大交流电压………………………………………………450V
最大整流电流…………………………………………………………………200mA

注：滤波器的输入电容器应小于4μF。
