<< 2A3/n 2A3/c 2A3/SE 真空管




特征：是个圆顶形或茄形玻壳,四根镀金管针的白陶瓷座，直热式氧化物阴极，网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率达3.5W。

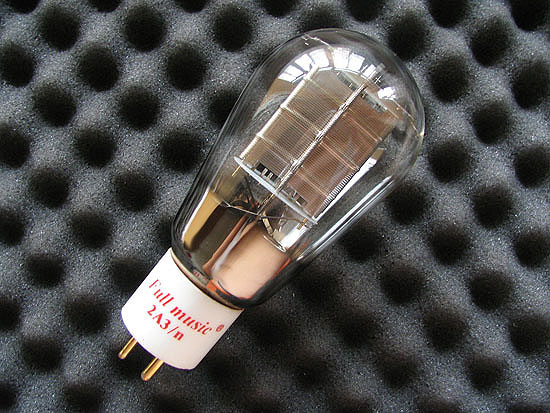

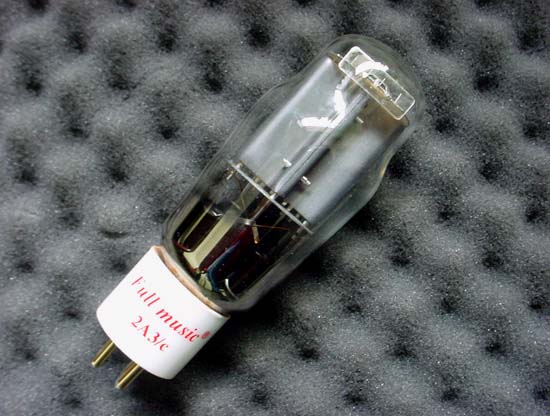

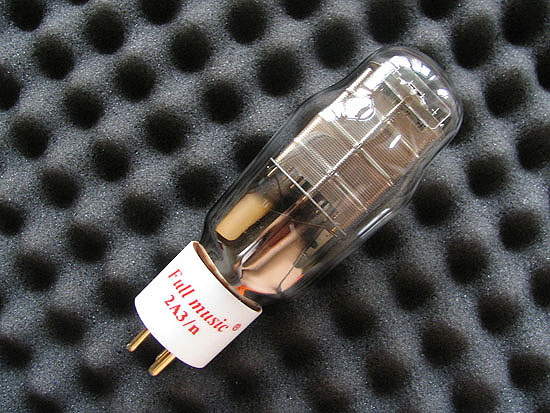

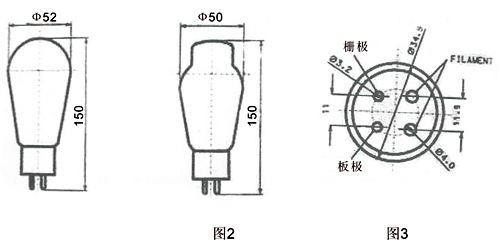

外形图及管脚接线图：外形图如图1、图2所示，接线图如图3所示。
标准工作状态及参数:
加热电压*…………………………………………………………………………2.5V
加热电流…………………………………………………………………………2.5A
板极电压…………………………………………………………………………250V
栅极电压**…………………………………………………………………………-45V
板极电阻………………………………………………………………………800ohms
板极电流…………………………………………………………………………60mA
板极电流…………………………………………………………………………62.5mA
放大倍数…………………………………………………………………………4.2
跨导………………………………………………………………………………5.25mA / V
栅极电流…………………………………………………………………………0.05μA
负载电阻………………………………………………………………………2.5kohms

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:

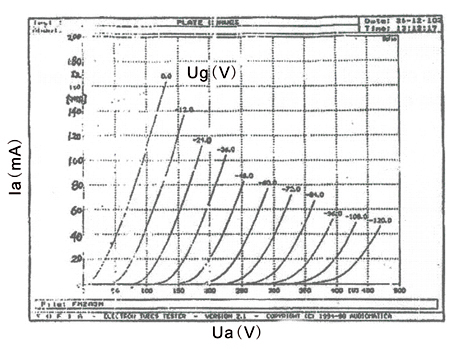

图4表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）
图4
极限工作使用值:
最大板极电压……………………………………………………………………300V
最大板极功耗……………………………………………………………………15W
