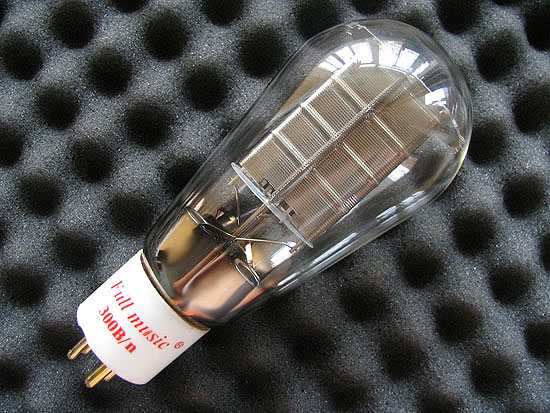

特征：是个圆顶形或茄形玻壳，四根镀金脚的白陶瓷座，直热式氧化物阴极，网状板极、石墨板极三极管。 用途：用于音频放大器，输出功率为8.5W。 外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

标准工作状态及参数: 加热电压*………………………………………………………………………5V或2.5V 加热电流……………………………………………………………………1.2A或2.4A 板极电压…………………………………………………………………………300V 栅极电压**…………………………………………………………………………-58V 板极电阻………………………………………………………………………700ohms 板极电流…………………………………………………………………………60mA 放大倍数…………………………………………………………………………3.85 跨导………………………………………………………………………………5.7mA / V 栅极电流…………………………………………………………………………0.05μA *交流灯丝供电或直流灯丝供电 **交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。 平均特性曲线: 图4表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图4

极限工作使用值: 最大板极电压……………………………………………………………………450V 最大板极功耗……………………………………………………………………40W 最大板极电流(固定偏压使用时)………………………………………………70mA 最大板极电流（自给偏压使用时）……………………………………………100mA
