<< 300B/C/+ 真空管

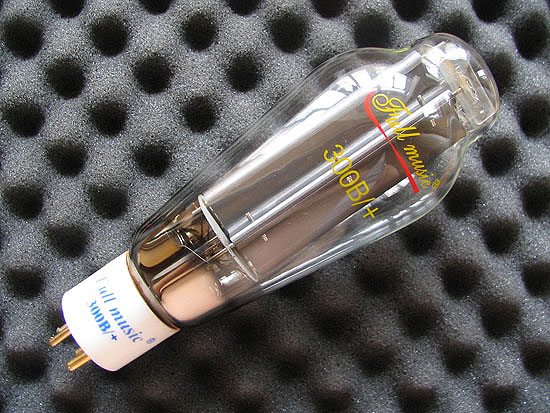

特征：是个圆顶形玻壳,四根镀金管脚的白陶瓷座，直热式氧化物阴极，石墨板极三极管。
用途：用于音频放大器，输出功率为22.5W。

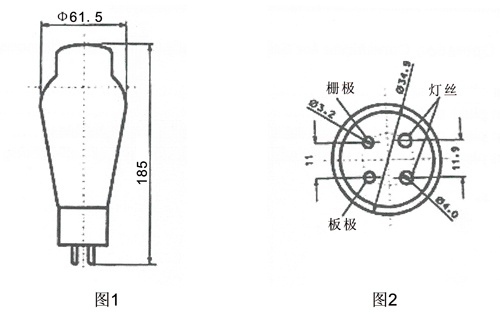

外形图及管脚接线图：外形图如图1所示，接线图如图2所示。
标准工作状态及参数:
加热电压*………………………………………………………………………5V
加热电流………………………………………………………………………2.4A
板极电压…………………………………………………………………………400V
栅极电压**…………………………………………………………………………-70V
板极电阻………………………………………………………………………450ohms
板极电流…………………………………………………………………………120mA
放大倍数…………………………………………………………………………3.85
跨导………………………………………………………………………………8.5mA / V
栅极电流…………………………………………………………………………0.05μA
负载电阻………………………………………………………………………2.0kohms

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:

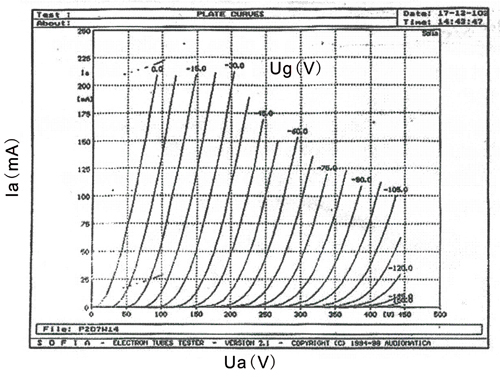

图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）
图3
极限工作使用值:
最大板极电压……………………………………………………………………450V
最大板极功耗……………………………………………………………………80W
