<< 50/n 50/c 真空管



特征：是个圆顶形玻壳,四根镀金管脚的白陶瓷座，直热式氧化物阴极,网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率为8.5W。

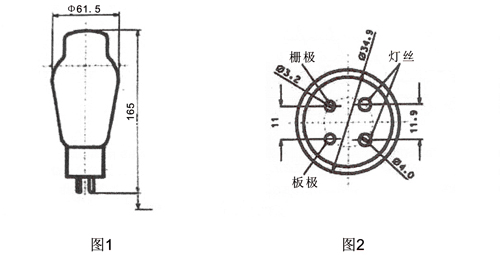

外形图及管脚接线图：外形图如图1所示，接线图如图2所示。
标准工作状态及参数:
加热电压*………………………………………………………………………7.5V
加热电流………………………………………………………………………1.25A
板极电压…………………………………………………………………………450V
栅极电压**…………………………………………………………………………-84V
栅极电压**…………………………………………………………………………-82V
板极电流…………………………………………………………………………55mA
板极电流…………………………………………………………………………57mA
放大倍数…………………………………………………………………………3.8
板极电阻…………………………………………………………………………1800Ω
栅极电流…………………………………………………………………………0.05μA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）
图3
极限工作使用值:
最大板极电压……………………………………………………………………450V
最大板极功耗……………………………………………………………………25W
