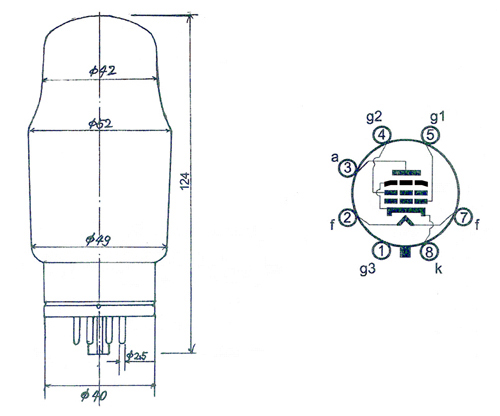

特征：是一个束射四极管，圆顶形玻壳，八脚铜瓷座管，间热式氧化物阴极、石墨板极。 用途：用于功率放大器。 外形图及管脚接线图：外形图如图1所示，接线图如图2所示。
	图1		图2

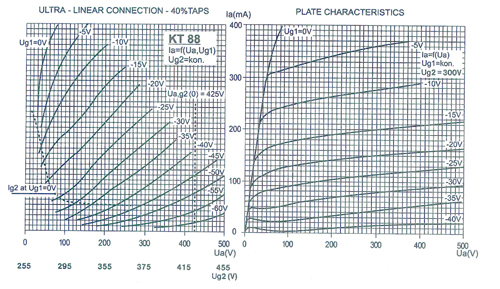

标准工作状态及参数: 加热电压………………………………………………………………………6.3V 加热电流………………………………………………………………………1.6A 板极电压…………………………………………………………………………250V 第一栅极电压……………………………………………………………………-15V 第二栅极电压………………………………………………………………………250V 板极电流…………………………………………………………………………140mA 第二栅极电流（最大）…………………………………………………………7mA 放大倍数（三极管接法）………………………………………………………8 跨导……………………………………………………………………………11.5mA / V 板极电阻………………………………………………………………………12kohms 平均特性曲线: 图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）
图3
极限工作使用值: 最大板极电压……………………………………………………………………600V 最大第二栅极电压………………………………………………………………500W 最大第一栅极电压………………………………………………………………-200V 最大板极功耗……………………………………………………………………42W 最大第二栅极功耗………………………………………………………………8W 最大板极、第二栅极功耗和……………………………………………………46W 最大板极电流……………………………………………………………………230mA
