<< PX25/n/4V PX25/n/5v 真空管



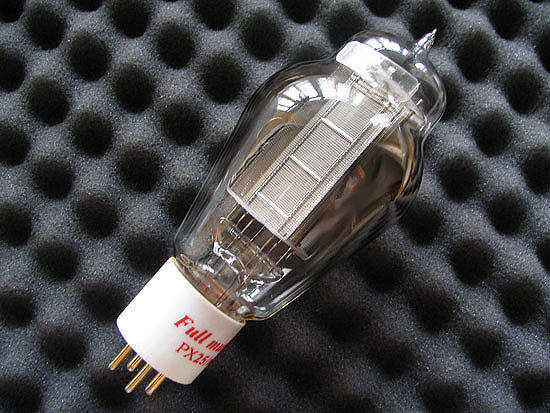

特征:是个圆顶形玻壳,四根镀金管脚的白陶瓷座,直热式氧化物阴极,网状板极、石墨板极三极管。
用途:用于音频放大器,输出功率达10W。

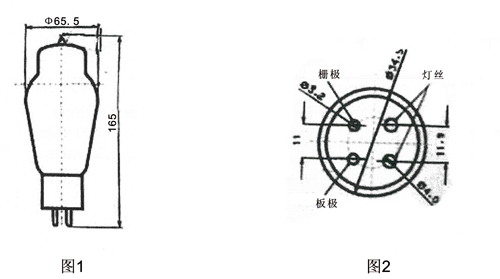

外形图及管脚接线图:外形图如图1所示,接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………4V或5V
加热电流………………………………………………………………………2A或1.6A
板极电压…………………………………………………………………………400V
栅极电压**…………………………………………………………………………-30V
板极电流…………………………………………………………………………62.5mA
放大倍数…………………………………………………………………………9.5
跨导………………………………………………………………………7.5mA/V
栅极电流…………………………………………………………………………0.05μA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联,直流灯丝供电,栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:

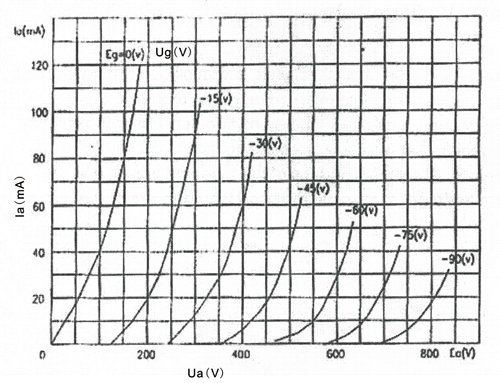

图3表示板极电流,板极电压对应几组栅极电压特性曲线。(交流灯丝电压供电)

图3
极限工作使用值:
最大板极电压……………………………………………………………………500V
最大板极功耗……………………………………………………………………30W
